Как устроены скафандры для покорения космоса

Мало кто знает, что для советской экспедиции на Луну была полностью готова и испытана только одна компонента — космический лунный скафандр «Кречет». Еще меньше людей знают, как он устроен.

С развитием реактивной авиации всерьез встали проблемы защиты и спасения экипажа при высотных полетах. С падением давления человеческому организму становится все труднее усваивать кислород, обычный человек без особых проблем может находиться на высоте не более 4−5 км. На больших высотах необходимо добавление кислорода во вдыхаемый воздух, а с 7−8 км человек вообще должен дышать чистым кислородом. Выше 12 км легкие и вовсе теряют возможность усваивать кислород — для поднятия на большую высоту требуется компенсация давления.

На сегодняшний день существует всего два типа компенсации давления: механическая и создание вокруг человека газовой среды с избыточным давлением. Типичным примером решения первого типа служат высотные компенсационные летные костюмы — например, ВКК-6, применяемые пилотами «МиГ-31». В случае разгерметизации кабины такой костюм создает давление, сдавливая тело механическим путем. В основе такого костюма лежит довольно остроумная идея. Тело пилота опутывают ленточки, напоминающие восьмерку.

В меньшее отверстие пропущена резиновая камера. В случае разгерметизации в камеру подается сжатый воздух, она увеличивается в диаметре, сокращая, соответственно, диаметр кольца, опутывающего пилота. Однако такой метод компенсации давления является экстремальным: тренированный летчик в компенсирующем костюме может провести в разгерметизированной кабине на высоте не более 20 минут. Да и создать равномерное давление на все тело таким костюмом невозможно: некоторые участки тела оказываются перетянутыми, некоторые — вообще несдавленными.

Другое дело — скафандр, по сути, представляющий собой герметичный мешок, в котором создано избыточное давление. Время пребывания человека в скафандре практически не ограничено. Но и он имеет свои недостатки — ограничение подвижности летчика или космонавта. Что такое рукав скафандра? Практически это аэробалка, в которой создано избыточное давление (в скафандрах обычно поддерживается давление в 0,4 атмосферы, что соответствует высоте 7 км). Попробуйте согнуть накачанную автомобильную камеру. Трудновато? Поэтому один из самых охраняемых секретов производства скафандров — технология производства специальных «мягких» шарниров. Но обо всем по порядку.

«Воркута»Первые скафандры, до войны изготавливаемые в ЛИИ им. Громова, создавались в исследовательских целях и использовались в основном для экспериментальных полетов на стратосферных воздушных шарах. После войны интерес к скафандрам возобновился, и в 1952 году в подмосковном Томилине было открыто специальное предприятие по изготовлению и разработке таких систем — Завод № 918, ныне НПП «Звезда». В течение 50х годов предприятие разработало целую линейку экспериментальных скафандров, но только один из них, «Воркута», созданный под перехватчик «Су-9», был выпущен малой серией.

Практически одновременно с выпуском «Воркуты» предприятию было выдано задание на разработку скафандра и системы спасения для первого космонавта. Первоначально КБ Королева выдало «Звезде» техзадание на разработку скафандра, целиком замкнутого на систему жизнеобеспечения корабля. Однако за год до полета Гагарина было получено новое задание — на обычный защитный костюм, рассчитанный на спасение космонавта только при его катапультировании и приводнении.

Противники скафандров вероятность разгерметизации корабля считали чрезвычайно малой. Еще через полгода Королев опять поменял решение — на этот раз в пользу скафандров. За основу были взяты уже готовые авиационные скафандры. Времени на состыковку с бортовой системой корабля уже не осталось, поэтому был принят автономный вариант системы жизнеобеспечения скафандра, размещаемый в катапультном кресле космонавта.

Оболочка для первого космического скафандра СК-1 была во многом позаимствована от «Воркуты», но шлем был сделан полностью заново. Задача ставилась предельно жестко: скафандр должен был спасти космонавта обязательно! Никто не знал, как поведет себя человек во время первого полета, поэтому система жизнеобеспечения строилась так, чтобы спасти космонавта, даже если он потеряет сознание, — многие функции были автоматизированы. Например, в шлеме был установлен специальный механизм, управляемый датчиком давления. И если в корабле оно резко падало, специальный механизм мгновенно захлопывал прозрачное забрало, полностью герметизируя скафандр.

ПослойноСкафандры состоят из двух основных оболочек: внутренней герметичной и внешней силовой. В первых советских скафандрах внутренняя оболочка изготавливалась из листовой резины методом элементарного склеивания. Резина, правда, была специальной, для ее производства применялся высококачественный натуральный каучук. Начиная со спасательных скафандров «Сокол» герметичная оболочка стала резинотканевой, однако в скафандрах, предназначенных для выхода в открытый космос, альтернативы листовой резине пока не предвидится.

«Лунный» скафандр астронавтов – участников миссий Apollo.

Внешняя оболочка — тканевая. Американцы для нее используют нейлон, мы — отечественный аналог, капрон. Она защищает резиновую оболочку от повреждений и держит форму. Лучшей аналогии, чем футбольный мяч, придумать сложно: кожаный внешний чехол защищает внутреннюю резиновую камеру от бутс футболистов и обеспечивает неизменные геометрические размеры мяча.

Провести продолжительное время в резиновом мешке никакой человек не сможет (кто имеет армейский опыт марш-бросков в прорезиненном общевойсковом защитном комплекте, поймет это особенно хорошо). Поэтому в каждом скафандре в обязательном порядке присутствует система вентиляции: по одним каналам подводится ко всему телу кондиционированный воздух, по другим — отсасывается.

По методу работы системы жизнеобеспечения скафандры делятся на два вида — вентиляционные и регенерационные. В первых, более простых по конструкции, использованный воздух выбрасывается наружу, аналогично современным аквалангам. По такому принципу были устроены первые скафандры СК-1, скафандр Леонова для выхода в открытый космос «Беркут» и легкие спасательные скафандры «Сокол».

ТермосДля длительного пребывания в космосе и на поверхности Луны потребовались регенерационные скафандры длительного пребывания — «Орлан» и «Кречет». В них выдыхаемый газ регенерируется, из него отбирается влага, воздух донасыщается кислородом и охлаждается. По сути, такой скафандр в миниатюре копирует систему жизнеобеспечения целого космического корабля. Под скафандр космонавт одевает специальный сетчатый костюм водяного охлаждения, весь пронизанный пластиковыми трубками с охлаждающей жидкостью. Проблемы обогрева в выходных скафандрах (предназначенных для выхода в открытый космос) не возникала никогда, даже если космонавт работал в тени, где температура стремительно падает до -1000С.

Дело в том, что наружный комбинезон идеально выполняет функции теплозащитной одежды. Для этого впервые была применена экранно-вакуумная изоляция, работающая по принципу термоса. Под внешней защитной оболочкой комбинезона расположены пять-шесть слоев специальной пленки из особого полиэтилена, терифталата, с двух сторон которой напылен алюминий. В вакууме между слоями пленки теплообмен возможен только за счет излучения, которое переотражается обратно зеркальной алюминиевой поверхностью. Внешний теплообмен в вакууме в таком скафандре настолько мал, что считается равным нулю, и при расчете учитывается только внутренний теплообмен.

Впервые экранно-вакуумная теплозащита была применена на «Беркуте», в котором Леонов вышел в открытый космос. Однако под первые спасательные скафандры, которые работали не в вакууме, одевался ТВК (теплозащитный вентилируемый костюм), сделанный из теплого простеганного материала, в котором и были проложены вентиляционные магистрали. В современных спасательных скафандрах «Сокол» этого нет.

Помимо всего этого на космонавтов надевается хлопчатобумажное белье со специальной антибактериальной пропиткой, под которым расположен последний элемент — специальный нагрудник с закрепленными на нем телеметрическими датчиками, передающими информацию о состоянии организма космонавта.

СоколятаСкафандры были на кораблях не всегда. После успешных шести полетов «Востоков» они были признаны бесполезным грузом, и все дальнейшие корабли («Восходы» и «Союзы») проектировались на полет без штатных скафандров. Целесообразным было принято использование только внешних скафандров для выхода в открытый космос. Однако гибель в 1971 году Добровольского, Волкова и Пацаева в результате разгерметизации кабины «Союза-11» заставила снова вернуться к проверенному решению. Однако старые скафандры в новый корабль не влезали. В срочном порядке под космические нужды стали адаптировать легкий скафандр «Сокол», изначально разрабатываемый для сверхзвукового стратегического бомбардировщика Т-4.

Задача оказалась не из легких. Если при приземлении «Востоков» космонавт катапультировался, то «Восходы» и «Союзы» осуществляли мягкую посадку с экипажем внутри. Мягкая она была только относительно — удар при приземлении был ощутимый. Амортизировало удар энергопоглощающее кресло «Казбек» разработки все той же «Звезды». Формовался «Казбек» индивидуально под каждого космонавта, который лежал в нем без единого зазора. Поэтому кольцо, к которому крепится шлем скафандра, при ударе обязательно бы сломало шейный позвонок космонавта.

В «Соколе» было найдено оригинальное решение — секторный шлем, не закрывающий затылочную часть скафандра, которая делается мягкой. Из «Сокола» также убрали ряд аварийных систем и теплозащитный слой, так как в случае приводнения при покидании «Союза» космонавты должны были переодеться в специальные костюмы. Была сильно упрощена и система жизнеобеспечения скафандра, рассчитанная всего на два часа работы.

В итоге «Сокол» стал бестселлером: начиная с 1973 года их было изготовлено более 280 штук. В начале 90-х два «Сокола» были проданы в Китай, и первый китайский космонавт полетел покорять космос в точной копии русского скафандра. Правда, нелицензионной. А вот скафандры для открытого космоса китайцам никто не продал, поэтому выхода в открытый космос они пока даже не планируют.

КирасирыВ целях облегчения конструкции и увеличения подвижности внешних скафандров существовало целое направление (прежде всего в США), изучавшее возможность создания цельнометаллических жестких скафандров, напоминающих глубоководные водолазные. Однако частичное воплощение идея нашла только в СССР. Советские скафандры «Кречет» и «Орлан» получили комбинированную оболочку — жесткий корпус и мягкие ноги и руки. Сам корпус, который конструкторы называют кирасой, сваривается из отдельных элементов из алюминиевого сплава типа АМГ. Такая комбинированная схема оказалась на редкость удачной и сейчас копируется американцами. А возникла она по необходимости.

Американский лунный скафандр был сделан по классической схеме. Вся система жизнеобеспечения располагалась в негерметичном ранце на спине астронавта. Советские конструкторы, возможно, также пошли бы по этой схеме, если бы не одно «но». Мощность советской лунной ракеты Н-1 позволяла доставить на Луну только одного космонавта, в отличие от двух американских, а облачиться в одиночку в классический скафандр не представлялось возможным. Поэтому и была выдвинута идея жесткой кирасы с дверцей на спине для входа внутрь.

Специальная система тросиков и боковой рычаг позволяли надежно закрыть за собой крышку. Вся система жизнеобеспечения располагалась в откидной дверце и работала не в вакууме, как у американцев, а в нормальной атмосфере, что упрощало конструкцию. Правда, шлем пришлось делать не поворотным, как в ранних моделях, а монолитным с корпусом. Обзор же компенсировался гораздо большей площадью остекления. Сами шлемы в скафандрах настолько интересны, что заслуживают отдельной главы.

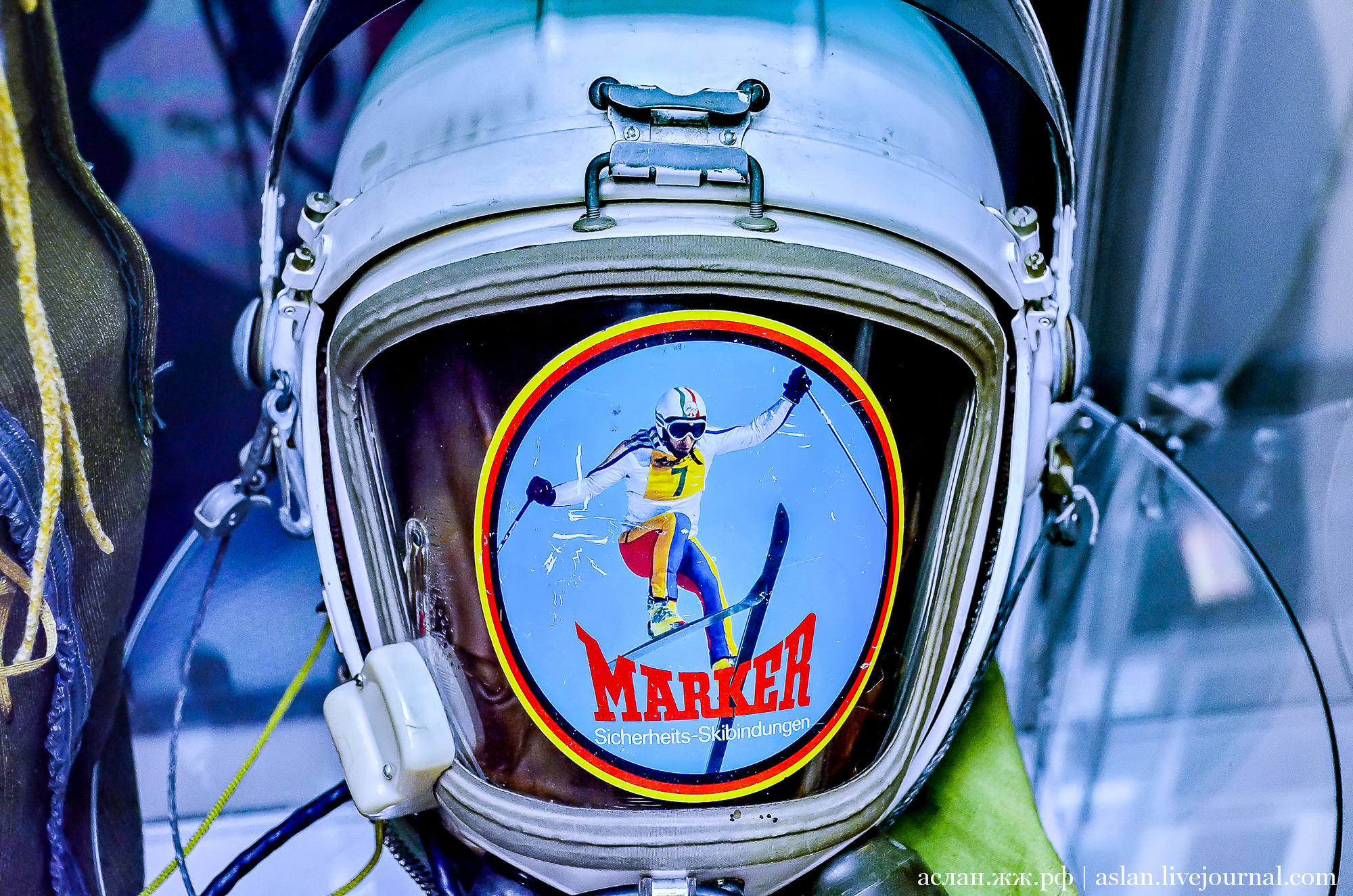

Шлем всему головаШлем — важнейшая часть скафандра. Еще в «авиационном» периоде скафандры делились на два типа — масочные и безмасочные. В первом — летчик использовал кислородную маску, по которой подавалась воздушная смесь для дыхания. Во втором — шлем отделялся от остального объема скафандра своеобразным воротничком, шейной герметичной шторкой. Такой шлем играл роль большой кислородной маски с непрерывной подачей дыхательной смеси. В итоге победила безмасочная концепция, которая обеспечивала лучшую эргономику, хотя и требовала большего расхода кислорода для дыхания. Такие шлемы и перекочевали в космос.

Космические шлемы также делились на два типа — съемные и несъемные. Первый СК-1 комплектовался несъемным шлемом, а вот леоновский «Беркут» и «Ястреб» (в котором Елисеев и Хрунов в 1969 году переходили из корабля в корабль) имели съемные шлемы. Причем присоединялись они специальным герморазъемом с гермоподшипником, что давало возможность космонавту вертеть головой. Механизм поворота был довольно интересен.

На кадрах кинохроники хорошо видны шлемофоны космонавтов, которые изготавливаются из ткани и тонкой кожи. На них смонтированы системы связи — наушники и микрофоны. Так вот, выпуклые наушники шлемофона входили в специальные пазы жесткого шлема, и при повороте головы шлем начинал вращение вместе с головой, как башня танка. Конструкция была довольно громоздкой, и от нее в дальнейшем отказались. На современных скафандрах шлемы несъемные.

Обязательный элемент шлема для выхода в космос — светофильтр. У Леонова был маленький внутренний светофильтр самолетного типа, покрытый тонким слоем серебра. При выходе в космос Леонов ощутил очень интенсивное нагревание нижней части лица, а при взгляде в сторону Солнца защитные свойства серебряного светофильтра оказались недостаточными — свет был ослепительно ярким. Исходя из этого опыта, все последующие скафандры стали оборудоваться полными наружными светофильтрами с напыленным довольно толстым слоем чистого золота, обеспечивающего пропускание всего 34% света. Самая большая площадь остекления — у «Орлана».

Причем на последних моделях есть даже специальное окошко сверху — для улучшения обзора. Разбить «стекло» шлема практически невозможно: делается оно из сверхпрочного поликарбоната лексана, который также используется, например, при остеклении бронекабин боевых вертолетов. Однако и стоит «Орлан» как два боевых вертолета. Точную цену не называют, но предлагают ориентироваться на стоимость американского аналога — $12 млн.

Текст

Жми на кнопку, чтобы подписаться на "Как это сделано"!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Жми на иконку и подписывайся!

— http://kak_eto_sdelano.livejournal.com/ — https://www.facebook.com/kaketosdelano/ — https://www.youtube.com/kaketosdelano — https://vk.com/kaketosdelanoодноклассник.jpg — https://ok.ru/kaketosdelanotw.png — https://twitter.com/kaketosdelanoinst.png — https://www.instagram.com/kaketosdelano/

Официальный сайт — http://ikaketosdelano.ru/

Мой блог — http://aslan.livejournal.comИнстаграм — https://www.instagram.com/aslanfoto/Facebook — https://www.facebook.com/aslanfoto/Вконтакте — https://vk.com/aslanfoto

kak-eto-sdelano.livejournal.com

govza.ru

Скафандр «Марсианина»: взгляд специалиста / Хабр

Рубрика «Гость блога». Сегодня в гостях Николай Моисеев — сооснователь американской частной космической компании Final Frontier Design, которая занимается разработкой космических скафандров. О Николае и его компании многие могли уже узнать из публикаций «Медузы» или Geektimes. Сегодня он, по моей просьбе, комментирует съемочные кадры будущего научно-фантастического фильма «Марсианин» (The Martian).Martian spacesuit

Обзор конструкции «скафандра» фильма Риддли Скотта «Марсианин»

1E2FE3AA

Несомненно это не настоящий скафандр, а фантазия художника–костюмера. На форумах в Америке посвященным презентации какого-нибудь настоящего, реального скафандра я встречал комментарии типа «Мне не нравится этот скафандр, а вот скафандр из такого фильма или иллюстрации к такой-то книге или компъютерной игре». То есть самое главное сейчас оценивается внешний вид, а мои учителя на «Звезде» учили меня, что каждая лента и деталь костюма на скафандре строго функциональная и никак не для красоты. Времена меняются и функциональность сейчас не в почете. Илон Маск (Elon Musk) главным требованием к скафандру для капсулы Dragon выдвинул всего ОДНО требование – скафандр должен быть bad ass looking. Я не нашел этого значения в словарях, и знакомые американцы объяснили мне, что это означает «круто выглядеть». У серьезной компании только одно требование к скафандру! Сейчас их разработка скрывается от публики, но надеюсь Илон сдержит обещание и представит публике свое детище в конце года.

Ну, ладно, оставим SpaceX и вернемся к фильму. Тенденция понятна и профессионалов не привлекаем, а делаем так как представляется художнику.

martian spacesuit (12)

Скафандр «марсианина» имеет светофильтр. Это спорно. Для Марса он не нужен, т.к. солнце видится гораздо меньше и расположено дальше. Светофильтр расположен внутри шлема, внутри основного остекления. Это мне напоминает «леоновский» «Беркут», в котором в КБ не учли результаты тепловых расчетов (в расчетном отделе сделали такое исследование, но его не прочитали и не учли). Алексей Архипович сильно перегрелся, лицо и голова вспотели в результате того, что светофильтр внутри шлема отражал тепловые потоки не только наружу в космос, но и внутрь скафандрового пространства. Потом комиссия работала и разбирала отказы и проблемы в ходе полета. Так вот, это был как анекдот, рассказывали ветераны и свидетели тех пусков. В отчете расчетчиков черным по белому было написано светофильтр должен быть снаружи! А сделали шлем со светофильтром внутри! Ну для Марса это расположение не критично, а вот сам светофильтр объективно не нужен, разве что в варианте без светоотражающего золотого покрытия и как доп. тепловая защита для работы ночью на поверхности Марса со спец. просветляющим ночным покрытием.

martian spacesuit (6)

Самое главное, что скафандр для фильма выполнен, как скафандр обжимного действия, а не стандартный с вентиляционным зазором. Классические скафандры существующие и летающие сейчас — это оболочки антропоморфной формы наддутые и обеспечивающие кислород для дыхания. Достаточно громоздкие, ограниченной подвижности. Но функциональные. Грубо говоря система скафандра состоит из двух подсистем – оболочка скафандра и системы жизнеобеспечения. На оболочке специально сконструированные шарниры и подшипники для обеспечения подвижности. Шарниры скафандра способные изгибаться под избыточным давлением по моему мнению и являются изюминкой проектирования скафандра и той оригинальной спецификой о которой почти нет литературы и очень мало специалистов, в отличие от миллионов инженеров по всей земле владеющими принципами создания систем жизнеобеспечения и прочих железок для скафандров. Для обеспечения теплового контроля подоболочечное пространство требует вентиляции и охлаждения с помощью специальной системы вентиляции и костюма водяного охлаждения для ВКД [Внекорабельной деятельности].

Обжимного действия скафандр — это когда ткань костюма скафандра обжимает непосредственно тело космонавта. По английски Mechanical Counter Pressure Suit (MCP Suit). Наиболее известные проекты – Space activity suit Пола Уэбба (Paul Webb) и Bio-Suit Дейвы Ньюман (Dava Newman). Дейва сейчас стала зам руководителя НАСА.

martian spacesuit (11)

В качестве преимуществ называются меньше объем, лучше подвижность, не требуется система вентиляции так как испарения идут через ткань. Идет и охлаждение тела и удаляются выделения СО2 и т.д. MCP Suit часто представляется как наиболее прогрессивный дизайн концепция для скафандров. Но ни одного такого скафандра еще не летало и не использовалось.

martian spacesuit (2)

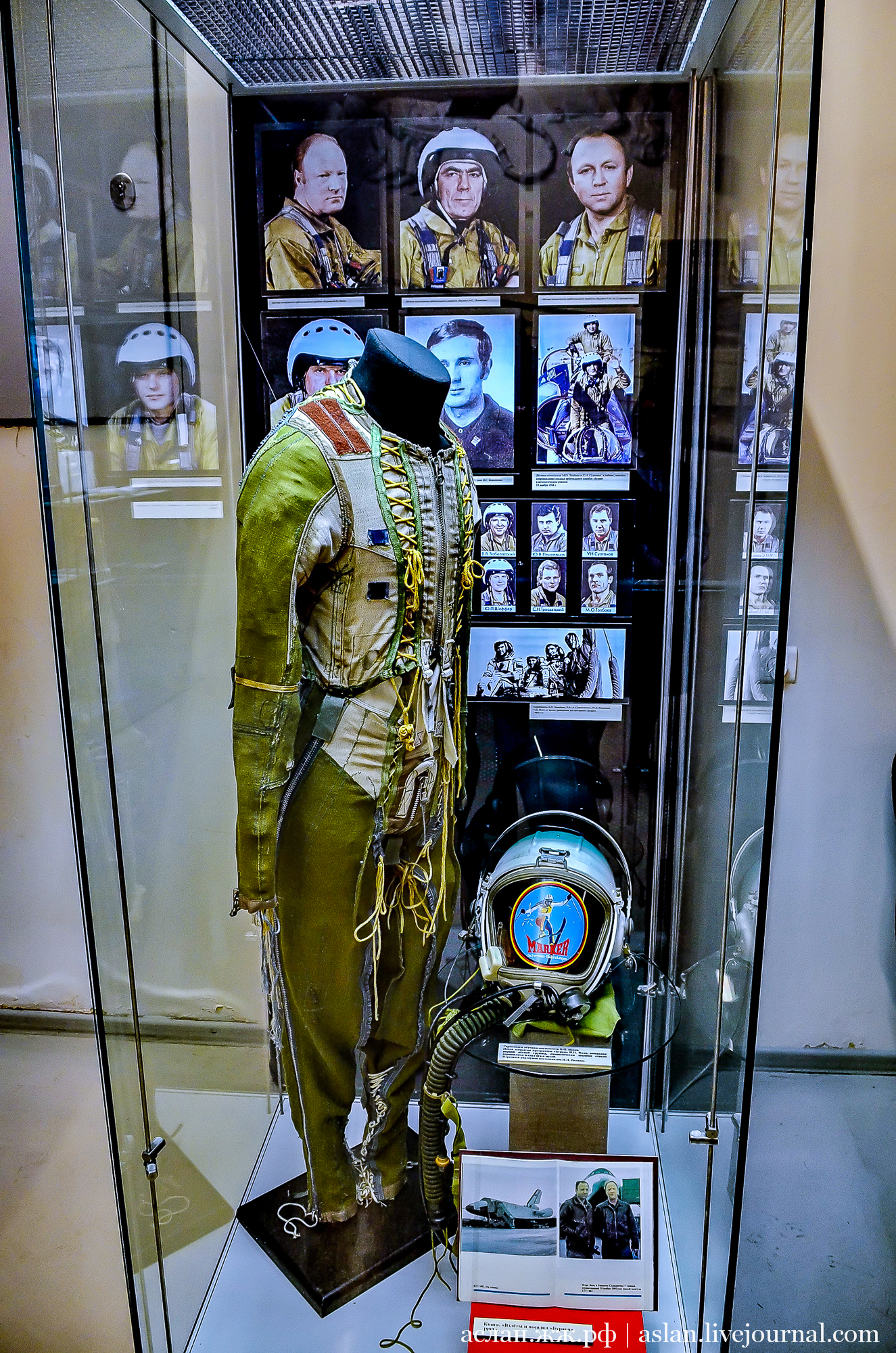

Современные высотно-компенсирующие костюмы военных летчиков тоже обжимают тело и спасают летчика в случае разгерметизации кабины самолета и дают время снизиться до плотных слоев атмосферы. Ключевым моментом тут является, что ВКК дают время для снижения и они не обжимают во время полета, а срабатывают только при снижении давления в кабине. Почему так?

ВКК очень болезненны и после них синяки по телу. Обжимание происходит не всего тела, а голеней, бедр, рук и тела. Зона паха, подмышки, подколенные ямки, ступни, кисти рук например не обжимаются. И кровь будет приливать к этим областям и чем дольше время в кабине без давления тем больнее…

Какие недостатки у MCP Suit?

— для предотвращения гематом (синяков по простому) и кровоизлияний на коже и более серьезных последствий, давление на тело или компрессионное обжатие должно быть везде по телу равным и одинаковым, что трудно сделать. А в классическом скафандре это обеспечивается автоматически. Человеческое тело сложное и есть природные ямки и вогнутости, например плечо снаружи легко обжать, а подмышку проблематично. — некоторые области тела очень чувствительны к обжатию. Это гениталии у мужчин и грудь у женщин. — человеческое тело меняет свои размеры в процессе движения и жизни. Грудь при дыхании меняет свой обхват. Бицепс при нагрузке напрягается и увеличивается в размере и так далее. На одном американском форуме написали – а как быть с эрекцией у мужчин? Ведь это иногда случается. Чаще или реже… — уровень компрессии 220 мм ртутного столба или примерно 30 кПа (0.3 атм, 4.3 psid). С чем сравнить? Мужские носки обжимают с компрессией 5 мм рт ст. Медицинское компрессионное белье (например носки) обжимают 30-40 мм рт ст. Вы можете их купить и попробовать. Носить это некомфортно. И даже болезненно. Одевать носок приходится минуты две. А теперь представьте как давит на все тело… И как одевать такой скафандр? Пол Уэбб надевал свой костюм 45 минут с помощью двух ассистентов. — переход от костюма к шлему требует герметизации так как твердый шлем наддут, а скафандр нет. Уплотнение герметизации размещают на шее и это опять больно. Наша шея чувствительна к давлению на нее. — Снаружи такого скафандра надо защитную одежду, что мы и видим у «марсианина». — система охлаждения за счет испарения через ткань вызывает вопросы. Снаружи скафандра – вакуум или как в случае Марса сильно разреженная атмосфера или почти вакуум. В случае с интенсивной нагрузки понятно, что космонавт будет потеть и пот будет испаряться через ткань MCP Suit. А как быть в случае покоя? Космонавт стоит или сидит, а ткань не держит ничего и испарение идет всегда. Будет пересыхание, дискомфорт как минимум и переохлаждение. Нахождение баланса здесь еще впереди.

Эти моменты были известны среди специалистов.

Я в процессе подготовки этих комментариев пришел еще к одному моменту. Одним из «выдающихся» преимуществ MCP Suit называется то, что при проколе оболочки классического скафандра произойдет разгерметизация и кислород/воздух выйдет, наступит смерть космонавта. А в MCP Suit это не страшно так как скафандр не герметичен по определению.

Верхнюю одежду (наружные слои 8-9 слоев) скафандра ВКД трудно проколоть, плюс силовая оболочка и гермооболочка. В книге которую я читал, какой-то штырь проколол скафандр и кровь загерметизировала прокол и скафандр не потерял кислород. Костюмеры же реализовали идею MCP Suit в фильме.

Примечание Zelenyikot: видимо, Николай имеет в виду, что сюжетный ход с кровью, герметизирующей отверстие в скафандре, уместен при использовании классического типа наддутых скафандров. В таком случае, более аутентичным является ранний фанарт на книгу:martian spacesuit (1)
