Электроэнцефалография это безопасный, высокочувствительный и очень информативный электрофизиологический метод исследования, который проводится с целью изучения активности коры головного мозга и глубокого расположенных мозговых структур. ЭЭГ позволяет провести качественную и количественную оценку функционирования головного мозга, проанализировать его реакции на различные раздражители.
Для выполнения данного вида исследования необходимо наличие электроэнцефалографа и электродов,, с помощью которых производится регистрация электрических потенциалов головного мозга.

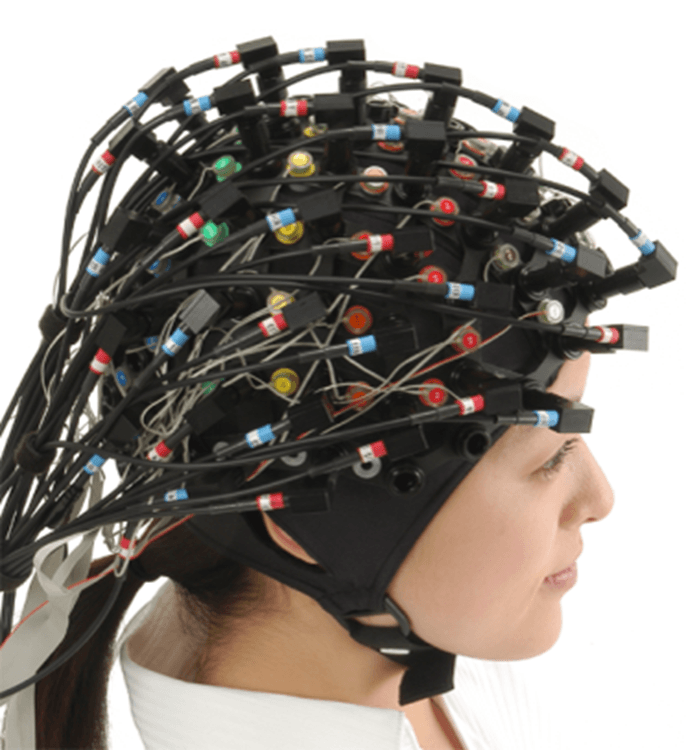

Шлем для ЭЭГ — это специальное устройство, используемое для проведения исследований по электроэнцефалографии. Данный метод является высокоинформативным мониторингом, направленным на изучение работы головного мозга. Основой этого изучения являются сигналы электромагнитного поля, исходящие от мозга.
Виды шлемов для ЭЭГ
Учитывая различные условия для проведения ЭЭГ записи у детей и взрослых, производители изготавливают две разновидности шлемов для фиксации датчиков:
- Мягкие тканевые шапочки для ЭЭГ дневного и ночного сна;
- Стандартные шлемы с изменяемыми параметрами для рутинных и депривационных исследований.
ЭЭГ электроды MCScap
Многоразовые пассивные электроды с качественными Ag/AgCl и Ag/AgCl sintered сенсорами гарантируют минимальную поляризацию и долговременную стабильность сигнала.
Все электроды предназначены для совместного использования с текстильными шлемами MCScap. Электроды могут иметь разъём типа TouchProof или быть предустановлены в электродный шлем с общим разъёмом. В электродах предусмотрено отверстие для добавления электропроводящего геля.
Текстильные шлемы для ЭЭГ электродов
Текстильные шлемы MCScap сделаны из эластичного материала, который обеспечивает наиболее комфортное прилегание и точное положение электродов на голове без дополнительной регулировки. Шлем фиксируется на голове с помощью подбородника или нагрудного пояса. Большие отверстия в шлемах предусмотрены для вентиляции и обеспечения доступа к электродам.
В каталоге Компании «Партнер» представлен широкий ассортимент электродов и шлемов ЭЭГ высокого качества от надежных производителей по доступным ценам.
___
Наша Компания на протяжении многих лет является поставщиком Медицинского оборудования и мебели, медтехники, и предлагает только самые современные решения.
Заказ можно разместить удобным для вас способом:
- через «Корзину» электронного магазина на нашем сайте https://компания-партнер.рус
- по многоканальному телефону 8 800 201-38-43
- по электронной почте e-mail: [email protected]
Supplier profile Общество с ограниченной ответственностью «Биометричесике приборы»
Requisites | Amount of contract, RUB. |
---|---|
Contract number: Subjects: Шапочка ЭЭГ. Система электродная электроэнцефалографическая «МКС-КЭП-26» в составе: электродный шлем PROFESSIONAL по схеме 10-20, размер М/S
and 2 more Conclusion date: | 358 692 |
Contract number: Subjects: Система электродная электроэнцефалографическая and 5 more Conclusion date: | 490 420 |
Contract number: Subject: Электроэнцефалограф «Нейровизор 136» для научных исследований Conclusion date: | 2 739 000 |
Contract number: Subjects: Фиксаторы ушные and 2 more Conclusion date: | 402 500 |
Contract number: Subjects: Инструменты и приспособления, применяемые в медицинских целях, прочие, не включенные в другие группировки and 4 more Conclusion date: | 125 821 |
Contract number: Subjects: Приборы для измерения биоэлектрических потенциалов and 4 more Conclusion date: | 160 473 |
Contract number: Subject: Комплект расширения электроэнцефелографа:
Conclusion date: | 2 994 333 |
Contract number: Subject: Анализатор-монитора биопотенциалов головного мозга «Нейровизор БММ-52″
Conclusion date: | 436 666 |
Contract number: Subject: Комплекс аппаратно-программного «Здоровье-Экспресс» по ТУ 9442-003-17635079-2009: исполнение 2 – «Здоровье-Экспресс-2» с комплектом компьютеризированных приборов для оценки уровня психофизиологического состояния, параметров физического развития и регистрации электрокардиограммы
Conclusion date: | 436 666 |
Contract number: Subject: ЭЭГ усилитель с функцией транскраниальной электрической стимуляцией «Нейровизор-36Т».
Conclusion date: | 728 333 |
Contract number: Subjects: Шлем — L (54-60 см) Система электродная электроэнцефалографическая «МКС-КЭП-26» в составе: электродный шлем SLEEP по схеме 10-20, размер L and 5 more Conclusion date: | 221 130 |
Contract number: Subjects: Маркированный текстильный шлем L/M (Страна происхождения : Россия) and 2 more Conclusion date: | 13 660 |
Contract number: Subject: Электроэнцефалограф «Нейровизор 136» для научных исследований Conclusion date: | 2 451 140 |
Contract number: Subjects: Фиксаторы ушные and 4 more Conclusion date: | 175 200 |
Contract number: Subjects: Система электродная электроэнцефалографическая «МКС-КЭП-26» в составе: маркированный текстильный шлем MCScap 10-20 с кольцами, размер M Фирменное наименование: MCScap 10-20 Товарный знак: MCScap and 2 more Conclusion date: | 45 176 |
Contract number: Subjects: Система электродная электроэнцефалографическая «МКС-КЭП-26» в составе: маркированный текстильный шлем MCScap 10-20 с кольцами, размер XL/L and 2 more Conclusion date: | 86 547 |
Contract number: Subject: Система электродная электроэнцефалографическая «МКС-КЭП-26» в составе: комплект ELECTRODE SET-26 Conclusion date: | 36 426 |
Contract number: Subject: Система электродная электроэнцефалографическая «МКС-КЭП-26» в составе: комплект ELECTRODE SET 10-20 Conclusion date: | 145 660 |
Contract number: Subjects: Система электродная электроэнцефалографическая «МКС-КЭП-26» в составе: MCScap-T тонкий чашечный Ag/AgCl sintered электрод and 4 more Conclusion date: | 37 156 |
Contract number: Subjects: Шлем для аппаратно-программного электроэнцефалографического комплекса and 4 more Conclusion date: | 181 077 |
Contract number: Subjects: Шлем для ЭЭГ/
and 5 more Conclusion date: | 82 116 |
Contract number: Subjects: Система электродная электроэнцефалографическая (электродный шлем для ЭЭГ) размер S and 1 more Conclusion date: | 55 042 |
Contract number: Subjects: Приборы для измерения биоэлектрических потенциалов and 3 more Conclusion date: | 101 265 |
Contract number: Subject: Система электродная электроэнцефалографическая Conclusion date: | 56 456 |
Contract number: Subjects: Система электродная электроэнцефалографическая and 5 more Conclusion date: | 92 010 |
Влажная шапочка для ЭЭГ: полусухие, солевые и гелевые шапочки для ЭЭГ
Вернуться в блог
Нейротехнологии
Влажная шапочка для ЭЭГ и различия между капсулами для ЭЭГ на водной основе, солевым раствором и гелем
9 мин.
Технический
14 июля 2020 г.
Автор:
The Bitbrain Team
Влажный колпачок для ЭЭГ — это тип устройства для электроэнцефалограммы (ЭЭГ), в котором требуется использование электролитического вещества для улучшения проводимости скальп-электрода. Этот термин используется в противовес сухой ЭЭГ. Этот пост поможет вам понять различия между этими концепциями и сосредоточиться на ключевых моментах, которые следует учитывать при выборе системы влажной ЭЭГ.
Что такое влажная ЭЭГ-шапка?
Основное различие между системами ЭЭГ заключается в типе электролитического вещества, используемого для улучшения проводимости между прикрепленными поверхностными электродами и кожей головы (Liao 2012), частью сенсорного слоя ЭЭГ или колпачком ЭЭГ (подробнее здесь):
- Сухие электроды Системы ЭЭГ: нет вещества. Получите больше информации о системах сухой ЭЭГ здесь.
- Влажные капсулы или системы ЭЭГ:
- Гель ЭЭГ : электролитические гели.
- Солевой раствор ЭЭГ : солевые растворы.
- Полусухая ЭЭГ или ЭЭГ на водной основе: влажность водопроводной воды / адаптируемая утилизация.
Гелевые, полусухие и солевые системы ЭЭГ обычно называют влажной ЭЭГ. Тот факт, что им требуется электролитическое вещество для улучшения проводимости между датчиком и кожей головы, оказывает очень важное влияние на удобство и комфорт использования гарнитуры и, следовательно, на конечный пользовательский опыт и возможные приложения.
Гелевые и физиологические электроды ЭЭГ
Гелевые и физиологические электроды были наиболее часто используемыми датчиками для измерения сигналов ЭЭГ в недавнем прошлом. Они требуют нанесения высокопроводящего электролитического вещества (электрогель или гель для ЭЭГ) между кожей головы и электродом для обеспечения хорошего контакта и снижения импеданса интерфейса кожа-электрод.
Иногда перед использованием этих электродов кожу обезжиривают и шлифуют для улучшения качества контакта. После этого на голову надевают шапочку ЭЭГ с электродами (маленькими металлическими дисками) или приклеивают электроды коллодием к коже головы. Затем гель наносится шприцем, обычно через отверстие в электроде. Основными характеристиками раствора являются компоненты и вязкость.
- Компоненты раствора (физиологический или несолевой): Солевой раствор в геле улучшает проводимость, уменьшая импеданс кожного электрода, но может вызвать дискомфорт, если кожа была натерта до нанесения геля.
- Вязкость :
- Жидкость : Эти вещества легко попадают на кожу, но они могут распространяться и создавать нежелательные мостики между электродами.
- Гель : Легко наносится шприцем. Вязкость геля позволяет использовать его в более плотных конфигурациях электродов, но гель со временем высыхает и не рекомендуется для длительных записей (т.е. более 3-4 часов).
- Паста : Трудно наносится и удаляется. Полезно для длинных записей или протоколов, требующих движения.
Преимущество мокрых электродов заключается в том, что они имеют лучшее отношение сигнал/шум, чем сухие электроды, и поэтому требуют более простых слоев в устройствах усилителя (простых в проектировании и менее дорогих).
Их недостатки :
- Их менее удобно носить.
- Им нужно вещество, которое нужно поместить между электродом и кожей, что требует некоторой очистки волос и более строгих гигиенических процедур для оборудования.
- Иногда требуется истирание кожи, что является неудобным процессом для участника.
- Им нужны такие инструменты, как шприцы, чтобы поместить вещество между электродом и кожей, что увеличивает стоимость обслуживания.
Электроды ЭЭГ полусухие или на водной основе
Полусухие ЭЭГ-колпачки (Dey et al., 2019; Hua et al., 2019; Wang et al., 2016; Nijholt, 2019), также известные как на водной основе ЭЭГ-колпачки , представляют собой новую подгруппу влажных Гарнитуры ЭЭГ, призванные устранить недостатки современных влажных и сухих электродов за счет использования водопроводной воды в абсорбирующем материале для заполнения зазора между датчиком и кожей.
Некоторые полусухие электроды выделяют небольшое количество физиологического раствора с помощью капиллярной силы через пористые керамические столбики, что устраняет необходимость подготовки кожи и нанесения геля (Hua et al. 2019).).
Другие используют аналогичную концепцию для создания влажности с помощью хорошо впитывающих пористых губок, смоченных обычной водопроводной водой. В обоих случаях преимуществом является быстрая настройка, самостоятельное применение, окно использования до 8 часов и чистота для пользователя (Dey et al, 2019).
3. Сухие и влажные шапочки ЭЭГ в приложении
Электроды для сухой ЭЭГ не требуют использования каких-либо веществ (дополнительную информацию о гарнитурах для сухой ЭЭГ см. здесь) и напрямую контактируют с кожей головы. Преимущества сухой ЭЭГ в том, что они быстро настраиваются, обычно удобны в ношении, не требуют дополнительных инструментов вроде шприцев или гелевых банок, не требуют очистки головы и волос после применения, не требуют тяжелых гигиенических процедур. на оборудовании потом. Их главный недостаток — высокое контактное сопротивление между датчиком и кожей, что снижает отношение сигнал/шум. Поэтому уровни датчика и усилителя должны иметь возможность справляться с более высоким уровнем шума и артефактами сигнала (см. Li et al., 2018).
С другой стороны, влажные электроды ЭЭГ можно использовать для записи сигналов ЭЭГ в большинстве ситуаций, но они более ориентированы на исследования, чем сухие электроды. Обычно у них есть система электродов с большим количеством мест расположения электродов, более широким охватом головы и лучшим качеством сигнала. Основная цель сухой технологии – работа с реальными средами, профессиональными продуктами или услугами, в то время как полусухая ЭЭГ разрабатывается для более исследовательских исследовательских целей.
Простой способ включить как влажные, так и сухие электроды ЭЭГ в общий исследовательский процесс:
- Фаза 1 — Этап исследовательского исследования: использует исследовательские технологии в лаборатории (влажные ЭЭГ-шапочки), чтобы понять поведение человека в контролируемых ситуациях. На этом этапе приоритетами являются получение измерений с большим количеством каналов ЭЭГ, с высоким покрытием мозга (высокой плотностью) и с очень высоким разрешением и точностью. Эти типы устройств ЭЭГ обычно также используются в медицинских или клинических условиях.
- Этап 2 — Оптимизация приложения: используют методы обработки сигналов данных ЭЭГ, чтобы понять, где и как можно измерить нейронные корреляты, лежащие в основе поведения.
- Этап 3 — этап, ориентированный на приложения: используют внелабораторные исследования и прикладные технологии (наушники с сухой ЭЭГ), чтобы понять поведение человека в естественных условиях. В этом случае приоритетом являются простые в использовании и удобные технологии ЭЭГ, с размещением электродов ЭЭГ только над соответствующими областями мозга человека (измерение только электрической активности мозга, которое нам нужно измерить), с мобильностью и устойчивостью к артефактам (для обработки). свободным от движений).
Таким образом, основная область применения влажной ЭЭГ обычно дополняет сухую ЭЭГ, поскольку они используются на разных этапах этого исследовательского процесса. Ниже приведены некоторые примеры систем интерфейса мозг-компьютер (приложения на основе BCI).
Важные характеристики колпачка для влажной ЭЭГ
В приведенной ниже таблице вы можете найти сводку ключевых аспектов полусухой шапочки ЭЭГ, не только электродного слоя, но и кабелей и усилителя (Li et al., 2018; Wang et al., 2016). ; Таллгрен и др., 2005). Далее мы опишем основные функции датчиков, их влияние и рекомендуемое значение для каждой функции.
Реальные примеры использования полусухой шапочки ЭЭГ
1. CORBYS — Научные проекты интерфейса мозг-компьютер.
Европейский проект CORBYS (2011-2015) имел целью нейрореабилитацию нижних конечностей путем восстановления подвижности у пациентов, перенесших инсульт или черепно-мозговую травму, с помощью интерфейса мозг-компьютер (BCI) на основе ЭЭГ. Основной принцип, которым управляет технология, состоял в том, чтобы совершать движения нижней частью тела только тогда, когда у пациента была достаточно активизирована моторная кора и когда обнаруживалась полная приверженность к движению. Кроме того, технология осуществляла мобилизацию полностью адаптивным образом. Проект CORBYS финансировался FP7 Европейской комиссии во главе с Бременским университетом (Германия), и в нем участвовали такие организации, как Imperial College (Великобритания), Otto Block Mobility и Bitbrain (Испания).
2. Проект Moregrasp — исследование интерфейса мозг-компьютер (BCI) при повреждении спинного мозга с использованием колпачка Bitbrain EEG.
Пациенты с травмой спинного мозга (ТСН) могут страдать от необратимого паралича, что мешает им выполнять простые повседневные действия, например, брать стакан. Интерфейсы мозг-компьютер (BCI) можно использовать для определения того, когда пациент пытается выполнить движение (например, путем декодирования попыток движения или воображения движения), а затем для обеспечения электрической стимуляции мышц, чтобы облегчить предполагаемое действие. Этот тип нейропротезов предлагает естественный способ восстановления утраченной функции, обходя травму и позволяя пациенту использовать свою собственную конечность.
MoreGrasp был проектом ЕС h3020, направленным на разработку неинвазивных BCI и нейропротезов для поддержки функции захвата у пациентов с ТСМ. В рамках проекта MoreGrasp компания Bitbrain разработала две разные системы записи ЭЭГ, специально предназначенные для интеграции с моторными нейропротезами.
Каталожные номера
- Аллен, Дж. Дж. Б., и Коэн, М. Х. (2010). Деконструкция состояния «отдыха»: изучение временной динамики фронтальной альфа-асимметрии как эндофенотипа депрессии. Frontiers in Human Neuroscience, 4 (декабрь), 232. https://doi.org/10.3389/fnhum.2010.00232
- Антелис, Дж. М., Монтесано, Л., Рамос-Мургиалдай, А., Бирбаумер, Н., и Мингес, Дж. (2012, август). Непрерывная расшифровка намерения двигаться от колебаний мозга в противоположном полушарии у пациентов с тяжелым хроническим инсультом. В 2012 г. Ежегодная международная конференция IEEE Engineering in Medicine and Biology Society (стр. 4099-4103). IEEE.
- Дей, Н., Ашур, А.С., Фонг, С.Дж., и Бхатт, К. (ред.). (2019). Носимые и имплантируемые медицинские устройства: приложения и проблемы. Академическая пресса.
- Хуа Х., Тан В., Сюй С., Фэн Д. Д. и Шу Л. (2019). Гибкий многослойный полусухой электрод для измерения ЭЭГ на волосистой части головы. Микромашины, 10(8), 518.
- Лопес-Ларрас, Э., Монтесано, Л., Хиль-Агудо, А., и Мингес, Дж. (2014). Непрерывное декодирование намерения движения самостоятельно инициированных аналитических движений верхних конечностей из коррелятов ЭЭГ перед движением. Журнал нейроинженерии и реабилитации, 11(1), 153.
- Гишерес, Дж., Бигне, Э., Аусин Азофра, Дж. М., Альканьис Райя, М., Коломер Гранеро, А., Фуэнтес Уртадо, Ф., и Наранхо Орнедо, В. (2017). Показатели, основанные на потребительской нейробиологии, предсказывают количество отзывов, симпатий и просмотров в онлайн-рекламе. Границы в психологии, 8, 1808.
- Ли, Г., Ван, С., и Дуан, Ю. Ю. (2018). На пути к электродам без проводящего геля: понимание импеданса мокрого электрода, полусухого электрода и сухого электрода на границе раздела кожи с использованием электрохимической спектроскопии импеданса. Датчики и приводы B: Chemical, 277, 250–260. DOI: 10.1016/j.snb.2018.08.155
- Ляо, Лун-Де и Линь, Чин-Тенг и Макдауэлл, Калеб и Викенден, Альма и Граманн, Клаус и Юнг, Цзы-Пин и Ко, Ли-Вей и Чанг, Джи-Йонг. (2012). Биосенсорные технологии для расширенных интерфейсов мозг-компьютер в ближайшие десятилетия. Труды IEEE. 100. 10.1109/JPROC.2012.2184829.
- Нейхолт, А. (ред.). (2019). Brain Art: интерфейсы мозг-компьютер для художественного самовыражения. Спрингер.
- Пинеггер, А., Вриснеггер, С.К., Фаллер, Дж., и Мюллер-Путц, Г.Р. (2016). Оценка различных систем регистрации ЭЭГ на предмет их пригодности для создания интерфейса мозг-компьютер: тематические исследования. Frontiers in Neuroscience, 10. DOI: 10.3389/fnins.2016.00441
- Таллгрен П., Ванхатало С., Кайла К. и Войпио Дж. (2005). Оценка имеющихся в продаже электродов и гелей для регистрации медленных потенциалов ЭЭГ. Клиническая нейрофизиология, 116(4), 799–806. DOI: 10.1016/j.clinph.2004.10.001
- Ван, Ф., Ли, Г., Чен, Дж., Дуань, Ю., и Чжан, Д. (2016). Новые полусухие электроды для интерфейсов мозг-компьютер. Журнал нейронной инженерии, 13(4), 046021.
